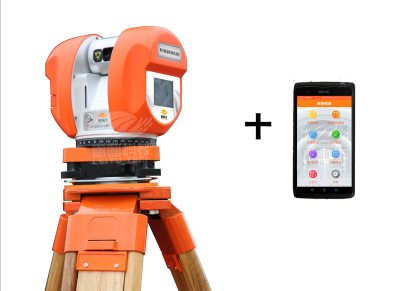

BJSD-T2型

激光隧道断面检测仪

名称：激光隧道断面检测仪
系列：T系列
型号：BJSD-T2
主功能：一维驱动，单断面测量

产品型号：BJSD-T2
用于检测隧道开挖断面、初期支护断面和二次衬砌断面，评价隧道开挖质量和判断支护（衬砌）断面是否侵入限界，开挖过程中的炮眼指示、围堰变形收敛测量及土石方量计算，指导施工作业、辅助竣工验收、控制开挖质量。

产品特点：
工业结构设计
球形结构设计、尺寸更小、结构更稳；
单断面测量
具备一维旋转驱动，可实现单断面测量。
WIFI无线传输
采用无线传输，数据可靠，操控稳定；
1300万像素摄像头；
流线型外壳，美观并易于拿取，独家设计专利；
XX轴，30-330度测量角度；
5.2寸高清触屏。

技术参数
检测半径 0.2米～100米
检测点数 自动检测，可达到300个点
测距精度（标准差） 优于±1毫米
测角分辨率 0.05度
测角精度（标准差） 优于0.1度
方位角范围 30度～330度（仪器测头垂直向下为0度）/连续测量30度～330度
手动测头转动方位角范围
                                垂直手动角度：0度～360度
定位测量方式 具有垂直向下激光定心标志、测距功能
检测时间 约1分钟
工作时间 大于8小时（锂电池7.4伏8.8安时）
标定参数
处理系统 外置掌上电脑（八核处理器）
控制系统 5.2寸高清触屏；12小时续航、IP67、1300万摄像头、三模定位
存储容量 大于5000个断面

产品功能
当前断面测量          ●
前后方断面测量      ○
开挖炮眼指示          ○
围岩收敛监测          ○
测头手动调整          ◎垂直手动
土石方量计算          ○
现场实时处理          ●
数据后处理软件       ●

产品软件
手持PDA，操控更稳定，数据更可靠

现场实测
北京市政2019国庆大阅兵保障工作

苏州支硎山开挖隧道，中交一公局集团承建

装箱示意图
